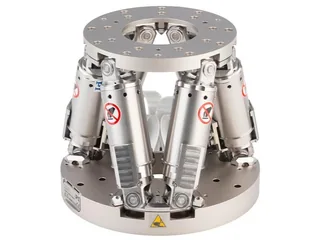

Physik Instrumente (PI) ha reforzado su hexápodo compacto H-811.I2HS con topes mecánicos externos para proteger los actuadores frente a esfuerzos accidentales durante el montaje, la integración y el funcionamiento. La novedad no crea una plataforma de movimiento desde cero, sino una variante industrial más resistente del H-811.I2 ya existente.
Seis ejes dentro de un mecanismo compacto
Un hexápodo coloca una plataforma mediante seis patas articuladas que trabajan en paralelo. Esta arquitectura permite mover una carga en los tres ejes lineales —X, Y y Z— y girarla en cabeceo, guiñada y alabeo, sin apilar varias etapas de movimiento independientes. El resultado interesa especialmente cuando el espacio es limitado y hay que alinear una pieza con precisión en seis grados de libertad.
La ficha técnica oficial del H-811.I2 y el H-811.I2HS sitúa el recorrido lineal en ±17 mm en X, ±16 mm en Y y ±6,5 mm en Z. Los márgenes de rotación son de ±10 grados en dos ejes y ±21 grados en el tercero. PI declara una velocidad máxima de 20 mm/s y una repetibilidad unidireccional típica de hasta ±0,06 micrómetros en Z.
El sistema puede desplazar hasta 5 kg cuando la base está horizontal. Esa capacidad baja a 2,5 kg si se instala en cualquier otra orientación, un matiz importante para integradores que quieran montarlo en vertical o invertido. La propia compañía cita aplicaciones en fotónica, óptica integrada, microscopía, metrología, microensamblaje, imagen y automatización.
Los topes protegen el actuador antes de llegar al control
La diferencia central del H-811.I2HS está en los topes externos incorporados a sus seis puntales. Su función es limitar físicamente el recorrido antes de que una carga o una manipulación incorrecta dañen la mecánica de precisión. PI los presenta como una protección útil durante la instalación y el manejo, fases en las que el sistema puede recibir fuerzas que no forman parte de su ciclo de trabajo normal.
No se trata de una mejora de resolución ni de velocidad. El modelo I2HS conserva las principales prestaciones del I2, incluido el motor de corriente continua sin escobillas, pero añade una barrera mecánica frente a sobrecargas. En maquinaria de producción, evitar un golpe que deforme un actuador puede reducir tanto una parada no planificada como la necesidad de recalibrar o sustituir el conjunto.
La protección física complementa las salvaguardas de software. PIVirtualMove permite simular el recorrido, la orientación y las fuerzas y pares admisibles antes de ejecutar el movimiento real. El cálculo tiene en cuenta el centro de rotación elegido y el centro de gravedad de la carga. El controlador recomendado C-887.5x añade sistemas de coordenadas de trabajo y herramienta para programar movimientos cartesianos sin controlar cada pata por separado.
PI también ofrece un medidor óptico y un mando manual de seis ejes como opciones. Esa combinación refleja el destino del producto: estaciones de alineación activa, bancos de medida y células en las que una pieza óptica o un útil deben acercarse a una posición concreta, medir el resultado y corregirlo en iteraciones muy pequeñas.
Una evolución industrial, no un robot autónomo
La actualización fue difundida el 11 de agosto de 2026, mientras que la documentación técnica de la familia está fechada el 15 de julio de 2026. La compañía no ha comunicado precio, plazo de entrega ni resultados comparativos que cuantifiquen cuánto reduce los fallos o las intervenciones de servicio respecto al H-811.I2 convencional.
Tampoco conviene confundir este hexápodo con un robot autónomo. El H-811.I2HS es un subsistema de posicionamiento que necesita controlador, programación e integración en una máquina mayor. Su aportación está en ejecutar movimientos de seis ejes con precisión y proteger mejor la mecánica cuando pasa del laboratorio a una instalación industrial.
El cambio es pequeño en apariencia, pero responde a un problema práctico de la automatización de precisión: una célula no solo debe alcanzar tolerancias muy ajustadas, sino conservarlas después del transporte, el montaje y miles de ciclos. Los topes del I2HS atacan precisamente esa parte menos vistosa de la ingeniería, donde la robustez condiciona la disponibilidad real del equipo.
