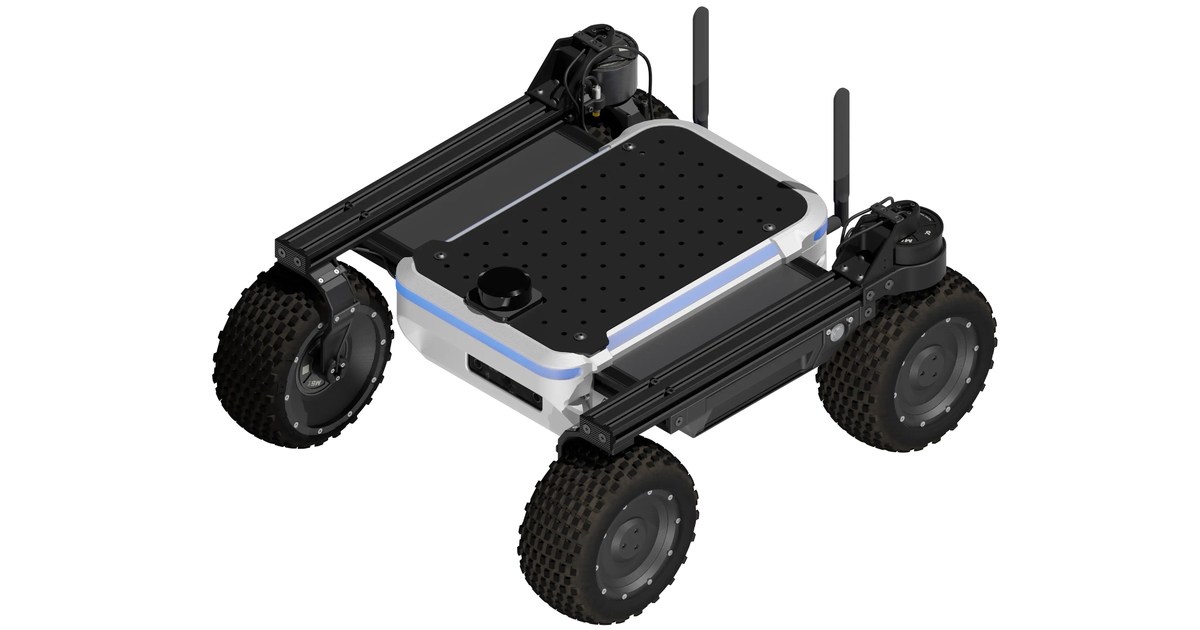

Raph Rover: añadir sensores exige sellar los pasos de cable
Raph Rover ofrece una placa de montaje y conectores para integrar equipos. Abrir el compartimento trasero cambia las condiciones de su protección IP54.
Atornillar un sensor al Raph Rover de Fictionlab es solo una parte de la integración. El cable necesita llegar al compartimento trasero sin dejar una abertura que anule las condiciones de protección del robot. El manual lo concreta: con ese compartimento abierto, la plataforma deja de estar protegida frente a la intemperie.
La placa resuelve la fijación; los sellos, el cableado
La guía de integración de cargas describe una rejilla de orificios de 25 × 25 mm y fijaciones M5. Permite diseñar soportes sobre una referencia conocida, sin tener que improvisar la posición de los agujeros. El fabricante también contempla adaptadores y modificaciones de la placa, siempre con las precauciones indicadas para no dañar componentes.
La plataforma admite una carga nominal de 10 kg. Esa cifra incluye el conjunto que se monte: soporte, sensores y otros equipos. Colocar una cámara en un mástil no equivale a repartir el mismo peso cerca de la cubierta; conviene tener en cuenta la altura y la distribución de la carga al preparar el recorrido.
Los conectores exteriores de alimentación y datos están en la zona trasera. Si se necesitan cables adicionales, Fictionlab prescribe pasos y sellos adecuados. Los sellos partidos permiten pasar cables ya terminados, una solución útil cuando cortar el conector impediría reutilizar el accesorio. Mantener IP54 exige cerrar correctamente el compartimento y sellar los pasos. La etiqueta del chasis no cubre una instalación que deja el interior expuesto.
Dos formas de girar
Raph emplea dirección trasera y ofrece un modo Ackermann para desplazarse con una trayectoria curva. También puede girar sobre sí mismo, una maniobra útil cuando el espacio para completar un arco es reducido. La documentación permite cambiar el modo desde la interfaz web o mediante un servicio de ROS.
El programador tiene que considerar ese cambio de geometría. Un planificador que solicita una curva y un controlador configurado para girar en el sitio pueden producir comportamientos distintos aunque reciban la misma velocidad deseada. Antes de activar una ruta autónoma conviene comprobar el modo de dirección con conducción manual.
Preparar la aplicación sobre el equipo de serie
La documentación identifica un ordenador UP 7000 con Ubuntu 24.04 LTS y ROS 2 Jazzy. También describe LiDAR de 360 grados y cámara frontal 3D integrados; corresponde confirmar los componentes incluidos en la oferta concreta.
Raph dispone de dos baterías intercambiables durante la operación. Esto permite plantear turnos más largos si hay baterías cargadas y se sigue el procedimiento de cambio. No elimina la necesidad de gestionar energía: los sensores añadidos consumen y sus cables deben conservar el sellado que permite llevar la plataforma al exterior.
