Keyestudio KS0551: aprender por qué un robot puede desplazarse de lado
Las cuatro ruedas mecanum del KS0551 permiten combinar movimientos. El montaje ofrece ejercicios de motores, línea y distancia con Arduino.

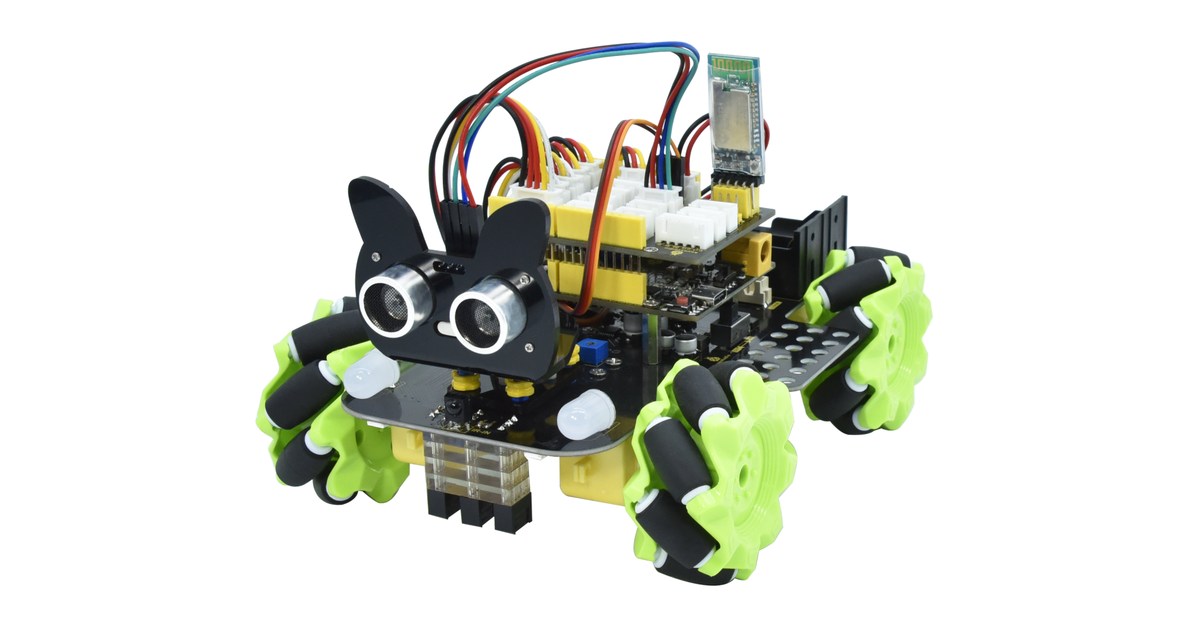

El KS0551 de Keyestudio permite observar un movimiento poco habitual en un coche: desplazarse de lado sin orientar primero el chasis. Sus cuatro ruedas mecanum incorporan rodillos inclinados. La combinación de los movimientos de las ruedas produce desplazamientos y giros sobre el plano.
El manual del fabricante [en] describe cuatro motores reductores, placa UNO PLUS, sensores de línea y ultrasonidos, servo, control infrarrojo y Bluetooth. La base integra controladores de motor y luces, y el montaje utiliza conexiones preparadas para evitar soldar los circuitos del kit.
Los rodillos cambian cómo empuja cada rueda
Una rueda convencional favorece el movimiento en su dirección de rodadura. En una mecanum, los rodillos introducen otra componente de movimiento. Al coordinar las cuatro, algunas componentes se suman y otras se compensan.
La documentación de cinemática de WPILib [en] explica la relación entre velocidad del chasis y velocidades de ruedas. Es una referencia independiente sobre la mecánica del sistema, no una biblioteca que se presuponga directamente compatible con el código Arduino del KS0551.
Una actividad puede comparar avance, desplazamiento lateral y giro con el mismo robot. Si una rueda está colocada en la posición equivocada o una orden invierte un motor, la combinación esperada cambia. Revisar el montaje tiene tanto valor como modificar el programa.
Moverse en varias direcciones no decide un destino
Las ruedas ofrecen posibilidades mecánicas. El programa todavía debe determinar qué acción conviene realizar. Un mando permite que la persona tome esa decisión; un ejercicio de línea o distancia utiliza una regla preparada a partir de sensores.
La capacidad de desplazarse de lado no implica que el robot conozca su posición dentro de una habitación. Para estudiar navegación harían falta referencias, estimación y una tarea definida. El kit permite empezar por comprender movimiento y entradas sin presentar una demostración básica como autonomía completa.
La superficie también importa. El desplazamiento real no tiene por qué coincidir exactamente con el calculado, especialmente si cambia el contacto de los rodillos. Comparar recorridos en condiciones conocidas ayuda a observar esa diferencia.
Un recorrido progresivo de ejercicios
El manual propone 12 proyectos que incluyen luces, servos, motores, seguimiento de línea y control remoto. Las luces RGB pueden mostrar el modo del programa mientras se observa el chasis. El sensor ultrasónico orientable permite preparar actividades de detección y evitación.
La placa reserva conexiones para ampliaciones, pero un conector disponible no significa que el módulo opcional esté incluido. Conviene comprobar caja, alimentación y compatibilidad de los recursos descargados para la referencia KS0551.
Este proyecto amplía los robots educativos con una base omnidireccional que se monta y programa. En el catálogo puede compararse con vehículos de dirección convencional y robots de dos ruedas, cuya manera de convertir órdenes en movimiento es diferente.
