ultraArm P340 para dibujar: herramienta, alcance y precisión

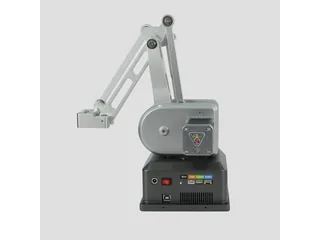

Dibujar con Elephant Robotics ultraArm P340 permite convertir una trayectoria programada en una línea sobre papel. El fabricante ofrece un kit de dibujo para este brazo de sobremesa de 3+1 grados de libertad, con motores paso a paso y estructura metálica. La herramienta y su contacto con la superficie forman parte del ejercicio; comprar el brazo no presupone reunir todas las ampliaciones anunciadas.

La tabla oficial [en] publica 340 mm de alcance y 650 g de carga. También contiene una discrepancia: el texto comercial menciona repetibilidad de ±0,01 mm y la tabla técnica indica ±0,1 mm. No conviene utilizar la cifra más favorable como una precisión garantizada.

El papel no está en el sistema de coordenadas por defecto

Para una primera actividad puede colocarse una hoja fija y preparar una figura sencilla, como un rectángulo. Hay que relacionar los puntos del dibujo con la ubicación real del papel y establecer una altura a la que el útil toca la superficie. Un trazo demasiado alto no deja marca; uno demasiado bajo puede ejercer presión sobre la hoja o el soporte.

Además de los segmentos dibujados, el programa necesita desplazamientos con el útil levantado. Esa distinción permite recorrer dos figuras sin unirlas con una línea accidental. Mantener la misma hoja y herramienta al principio ayuda a localizar si una diferencia procede de las coordenadas, del montaje o del contacto.

La repetibilidad describe el retorno a una posición bajo condiciones definidas. El resultado del dibujo añade otros factores: la rigidez del soporte del bolígrafo, el grosor del trazo y cómo se fija el papel. Una cifra de catálogo no equivale a comprobar todas esas condiciones.

Un brazo puede tener varios kits, con tareas distintas

Elephant Robotics ofrece configuraciones de visión, aspiración, dibujo y grabado. Cada una requiere accesorios y ajustes diferentes. El kit de dibujo resulta una elección coherente para estudiar trayectorias en robótica educativa, sin asumir que la cámara o cualquier otra herramienta están en el paquete básico.

Como alternativa de mecanismo, Hiwonder MaxArm [en] emplea servos y una boquilla de aspiración. Comparar el accionamiento y el útil ayuda a elegir el proyecto: manipular piezas con aspiración y mantener contacto con un bolígrafo plantean requisitos diferentes.

Para evaluar una actividad de dibujo, una referencia más útil sería repetir una misma figura con la hoja bien sujeta y observar dónde se separan los trazos. Se trata de una propuesta de comprobación, no de una prueba realizada por robotica.es.
