Comau S-13: alcanzar una unión sin enredar las mangueras

El Comau S-13-1.9 es un brazo industrial de seis ejes con 13 kg de carga máxima y 1.960 mm de alcance horizontal. Esa combinación merece estudiarse para procesos donde importa acercar una herramienta a distintos puntos de una pieza grande. En soldadura, el acceso de la antorcha y la gestión de sus conexiones pesan tanto como la distancia que puede recorrer la brida.

Comau publica protección IP65 para el robot e IP68 para la muñeca, una masa de 270 kg y varias posiciones de montaje. Esos datos ayudan a definir la instalación, pero no resuelven la geometría de una unión. La antorcha, el soporte y los sensores ocupan espacio y consumen carga antes de comenzar el proceso.

Recorrer la unión con las conexiones instaladas

Una simulación debería representar el útil completo y la orientación necesaria en cada tramo. Después conviene comprobar físicamente el recorrido de mangueras y cables: una postura válida de la herramienta puede exigir un giro que tense el mazo o lo aproxime a una superficie caliente. Reservar espacio alrededor del robot facilita el mantenimiento y el cambio de consumibles.

La repetibilidad publicada de ±0,03 mm es una referencia de posicionamiento. La calidad de un cordón depende también de cómo se sujeta la pieza, la calibración del útil y los parámetros del proceso. Para valorar el resultado interesa probar muestras representativas, incluyendo tolerancias y puntos de difícil acceso.

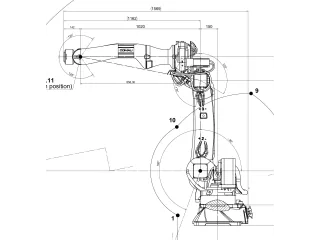

El S-13 merece compararse cuando su radio permite trabajar sobre una pieza sin añadir traslados. La decisión debería apoyarse en una trayectoria completa que mantenga la orientación necesaria, conexiones sin interferencias y suficiente margen de carga. El plano oficial identifica la versión S-13-1.9 y permite conservar sus dimensiones al estudiar otras configuraciones de la familia.
