DENSO VM-60B1: un brazo largo que exige revisar interferencias

El DENSO VM-60B1 es la variante de mayor alcance de una familia industrial de seis ejes. DENSO publica una zona máxima de movimiento de 1.298 mm, frente a 1.021 mm para el VM-6083. Esa diferencia puede permitir atender una bandeja y una máquina más separadas, pero también cambia el espacio que barre el brazo durante la transferencia.

Su carga máxima de 13 kg conserva una condición importante: por encima de 11 kg, la muñeca debe mantenerse dentro de ±10 grados de la vertical hacia abajo. Una trayectoria puede cumplir el límite de peso y fallar por la orientación necesaria para entrar en una máquina. La selección tiene que incluir el conjunto de pieza, pinza y adaptadores en cada postura.

Comprobar el brazo completo, además de la punta

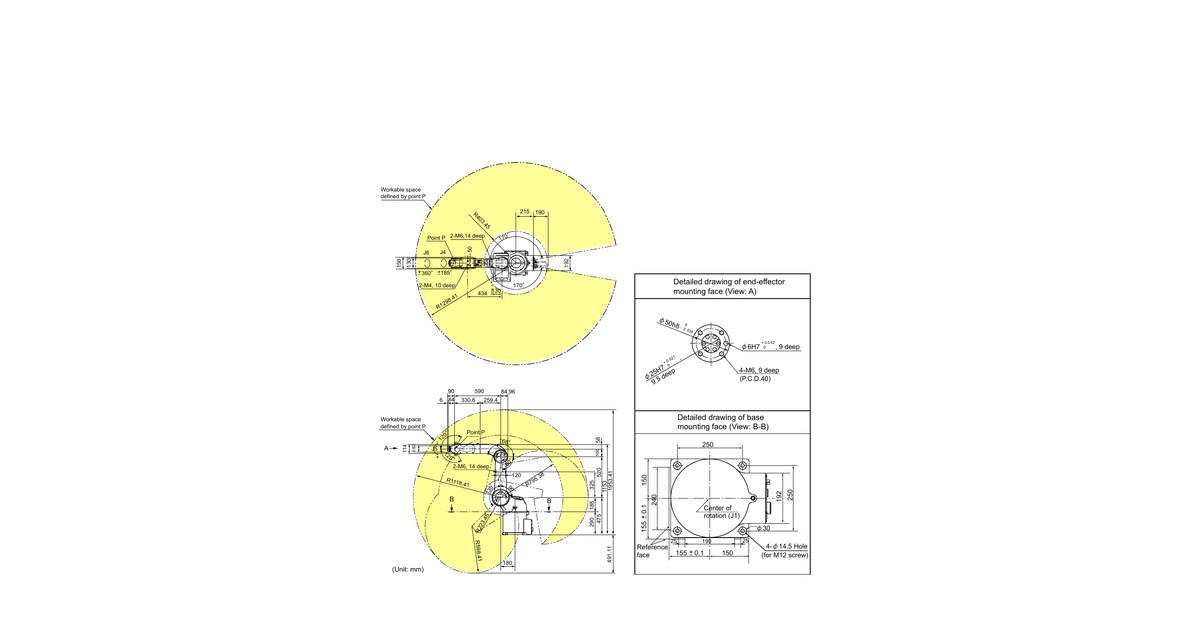

Cuando se sitúan dos equipos dentro del radio, resulta tentador pensar únicamente en el punto de recogida y el de entrega. El plano del VM-60B1 ayuda a revisar el codo, la envolvente y la retirada de la herramienta. También deben representarse puertas, resguardos y conexiones que puedan interferir mientras se alcanza el destino.

La versión estándar declara IP40, con otros tipos para polvo, salpicaduras y salas limpias. La repetibilidad de ±0,07 mm se refiere a condiciones de temperatura constante; no incluye la deformación de una bancada ni la tolerancia de una pieza mal posicionada. Para un montaje exigente, esos elementos merecen una comprobación adicional.

La prueba más informativa sería ejecutar la secuencia completa con las estaciones colocadas a su distancia prevista, verificar el espacio de intervención y medir el tiempo de transferencia real. El alcance extra solo aporta valor si evita interferencias y permite repetir el proceso con la carga y la orientación que se necesitan.
