DENSO VS-050: integrar una cámara sin descuidar su cableado

El DENSO VS-050 es un brazo industrial de seis ejes con 4 kg de carga máxima y 505 mm de zona máxima de movimiento. Para inspeccionar piezas pequeñas, su interés no se limita a poder orientarlas: también conviene estudiar cómo conectar una cámara situada cerca de la herramienta sin llenar la celda de cables móviles.

DENSO ofrece una brida de comunicación opcional con líneas eléctricas y Ethernet. Es una posibilidad de integración, no una cámara incluida ni una función que reconozca cualquier defecto. La elección del objetivo, la iluminación y el procesamiento de imagen sigue formando parte del proyecto. Antes de pedir el robot hay que confirmar qué brida, panel y conexiones corresponden a la configuración concreta.

Diseñar el recorrido del cable desde el principio

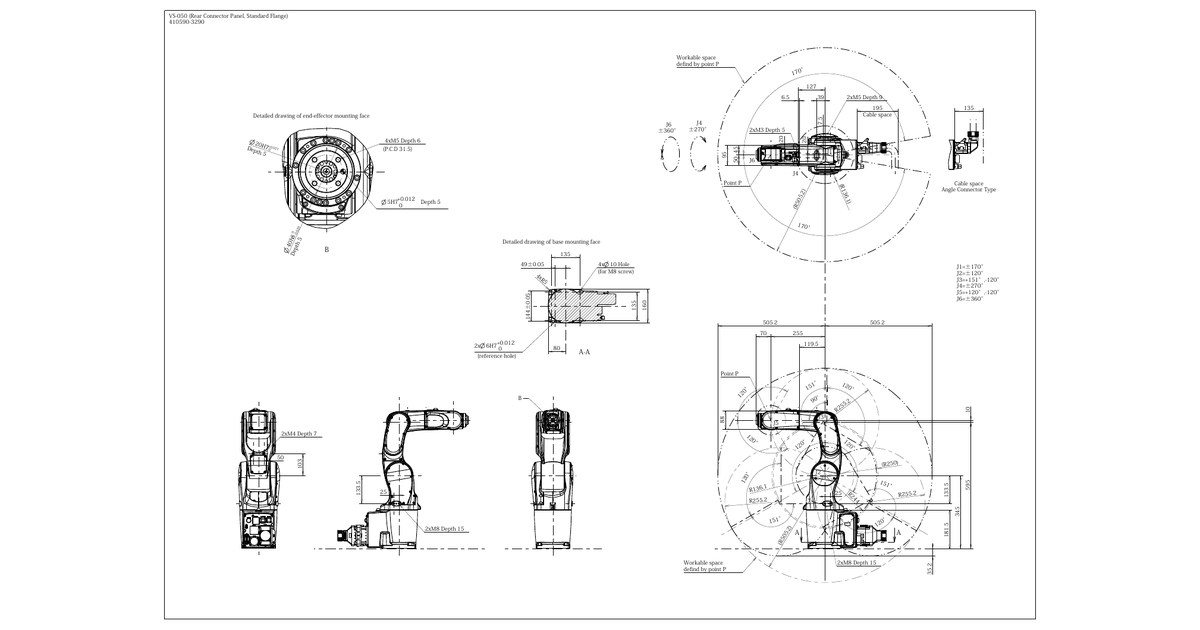

Una cámara puede pesar poco y, aun así, condicionar el movimiento por su cable, conector o iluminación añadida. El plano del VS-050 permite revisar la brida y los espacios de conexión. En una prueba convendría recorrer las orientaciones extremas con el mazo instalado, para comprobar que no se tensa, roza el útil o invade la zona de recogida.

La versión estándar tiene protección IP40; las opciones para ambientes más exigentes requieren seleccionar el tipo apropiado. Tampoco debe leerse el tiempo de ciclo de catálogo como una velocidad de inspección garantizada: la exposición, el enfoque, la comunicación y la decisión de aceptación pueden ocupar más tiempo que el desplazamiento.

Para valorar una celda de visión, el ensayo relevante sería repetir la inspección de piezas buenas y defectuosas, medir el tiempo completo y verificar la estabilidad de la imagen después de cada parada. Así se relacionan el brazo, la óptica y el proceso con un criterio de aceptación útil.
