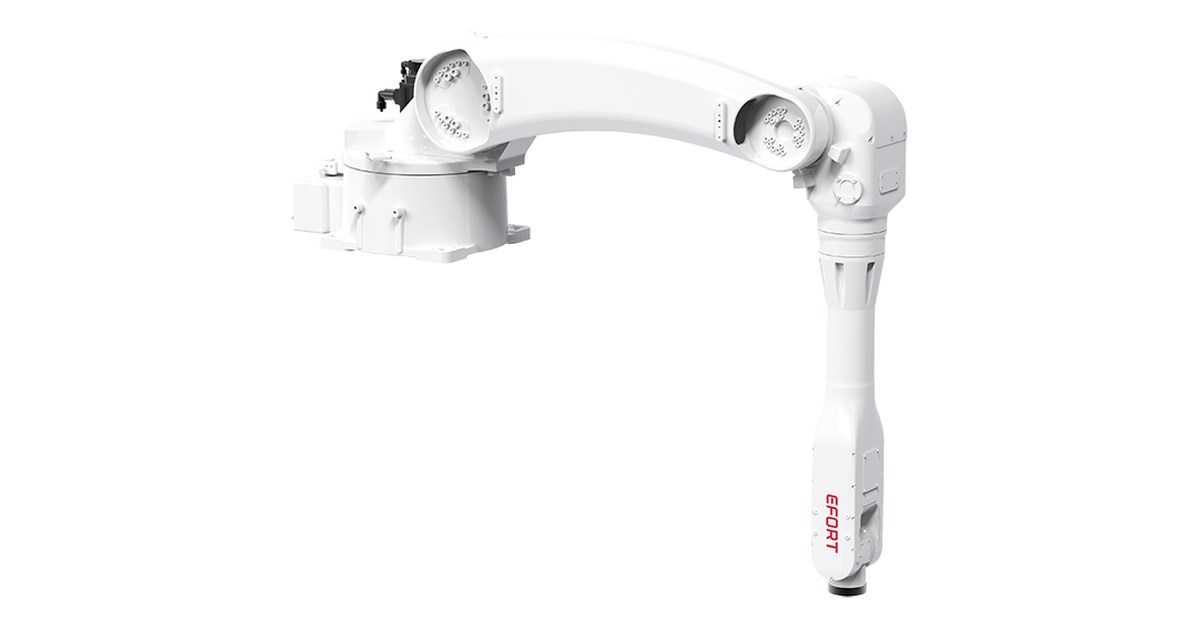

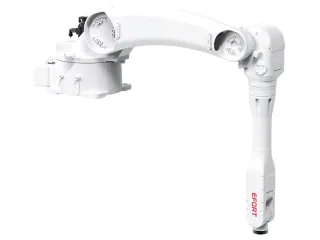

EFORT ER35P-2700: alcance por debajo de una base elevada

El EFORT ER35P-2700 sitúa el trabajo por debajo de una base elevada y publica 35 kg y 2711 mm de alcance en las especificaciones del fabricante. La configuración de plataforma permite estudiar el acceso a una máquina desde arriba o desde un lateral elevado, con el soporte formando parte de la geometría de la célula.

Colocar la base por encima del trabajo

Con 6 ejes, el ER35P-2700 puede combinar posición y orientación de la herramienta. Para entrar en una máquina conviene comprobar el recorrido completo, incluida la retirada de la pieza y el espacio alrededor de la muñeca.

Para el ER35P-2700, el fabricante contempla las siguientes posiciones: plataforma elevada. Elegir la posición de la base cambia el acceso a los 2711 mm publicados y el espacio que queda para el equipo; la simulación debe partir del montaje realmente elegido.

La referencia indica el controlador M - Cabinet. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.

Comparar la herramienta y los puntos de trabajo

Como referencia, el ER25P-2700 combina 25 kg y 2701 mm. Frente a sus cifras, el ER35P-2700 publica 35 kg y 2711 mm. Son dimensiones de selección, no una clasificación de velocidad: el robot con cifras mayores puede seguir una trayectoria distinta y necesitar otra distribución de la célula.
