Epson LS8C — 500 mm: carga y alcance del brazo SCARA
Epson LS8C — 500 mm ofrece 8 kg y 500 mm para montaje y manipulación horizontal. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.

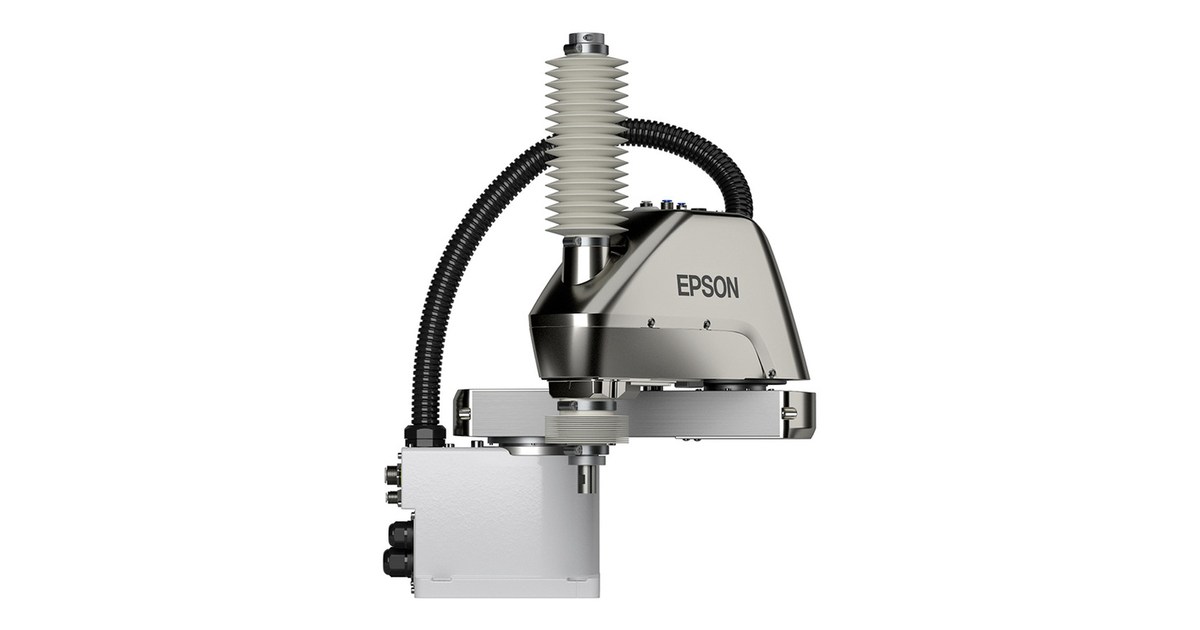

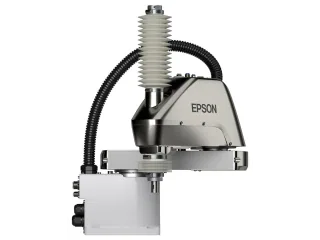

El Epson LS8C — 500 mm coloca piezas entre puntos de trabajo con 500 mm de longitud de brazo y 8 kg de carga máxima, según las especificaciones del fabricante. Su geometría SCARA lo orienta al montaje y la manipulación horizontal; la longitud elegida debe cubrir tanto el punto de recogida como el de entrega.
Movimiento y ciclo de referencia
Los 4 ejes del LS8C — 500 mm combinan movimiento en el plano, desplazamiento vertical y giro del útil. Esta configuración sirve para operaciones entre puntos con la herramienta orientada sobre el plano de trabajo.
El catálogo distingue una carga nominal de 3,0 kg y una máxima de 8 kg. La nominal y la máxima describen condiciones diferentes; el ciclo de referencia debe leerse con la carga y la trayectoria empleadas en su ensayo.
La repetibilidad publicada es de ±0,02 mm en el plano XY. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
El ciclo de referencia figura como 0,298 s (ciclo de catálogo). Es un movimiento de ensayo del fabricante: el tiempo de la operación completa también incorpora agarre, espera y liberación de la pieza.
Epson incorpora encoders sin batería en esta generación. Ese cambio afecta al mantenimiento de la posición de los ejes y acompaña a la selección del brazo, además de las diferencias de longitud y carga.
Elegir la longitud con la misma carga
El GX8 — 450 mm publica la misma carga, 8 kg, y 450 mm de longitud de brazo. El LS8C — 500 mm aporta 50 mm más. Esa diferencia resulta útil si la herramienta debe llegar a un punto que queda fuera del brazo corto; el volumen de trabajo y las colisiones siguen limitando la trayectoria.
Montaje y control
Para el LS8C — 500 mm, el fabricante contempla las siguientes posiciones: mesa. Elegir la posición de la base cambia el acceso a los 500 mm publicados y el espacio que queda para el equipo; la simulación debe partir del montaje realmente elegido.
La referencia indica el controlador RC800A. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
