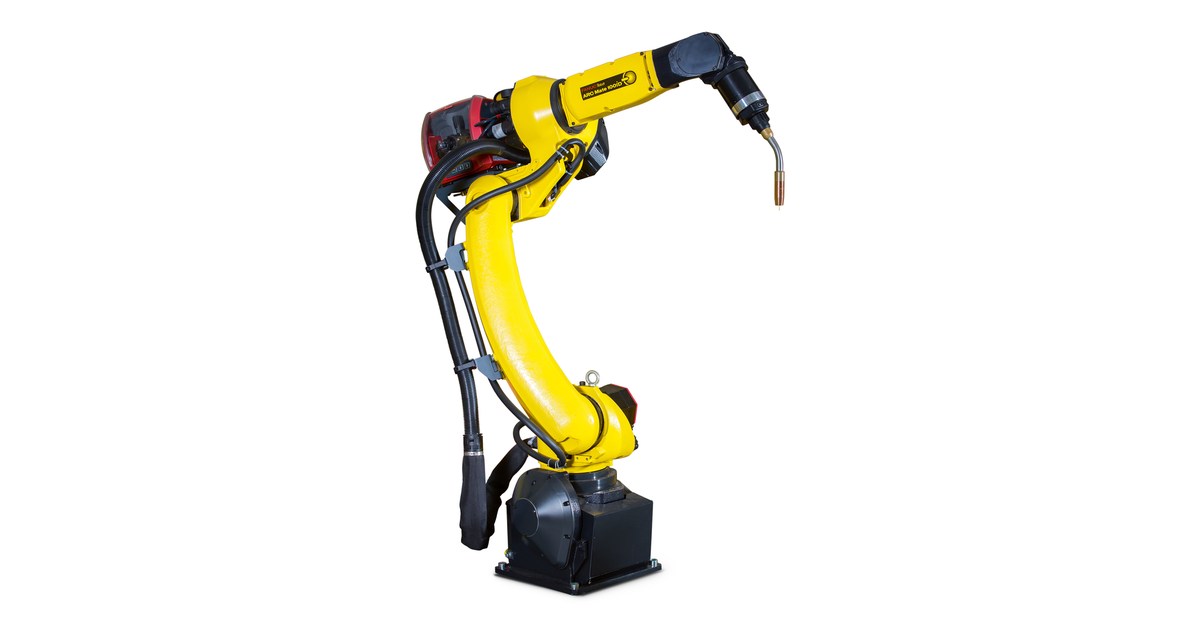

FANUC ARC Mate 100iD: alcance y carga para orientar la antorcha

Para seguir un cordón de soldadura, el FANUC ARC Mate 100iD combina 12 kg de carga y 1441 mm de alcance, según las especificaciones del fabricante. La antorcha y sus conexiones deben caber en esa carga mientras el brazo mantiene el acceso a la unión; el tamaño de la pieza por sí solo no resuelve la elección del robot.

Dimensionar la herramienta y su recorrido

Con 6 ejes, el ARC Mate 100iD puede combinar posición y orientación de la herramienta. La trayectoria debe mantener la antorcha orientada hacia la unión y dejar espacio para sus conexiones durante todo el cordón.

La repetibilidad publicada es de ±0,02 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.

El ARC Mate 100iD documenta guiado interior de conexiones. Al preparar la herramienta conviene respetar el recorrido y los límites de giro previstos para los cables o las mangueras que se alojan en el brazo.

Elegir la longitud con la misma carga

El ARC Mate 120iD/12L publica la misma carga, 12 kg, y 2272 mm de alcance. El ARC Mate 100iD aporta 831 mm menos. Si ambos llegan a los puntos de trabajo, la versión corta permite plantear la instalación sin elegir alcance adicional solo por el nombre de la gama.

Instalación del brazo

La masa del ARC Mate 100iD se publica como 145 kg y las posiciones previstas son suelo, techo, montaje inclinado. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.

La referencia indica el controlador R-30iB Plus Controller. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.

FANUC distingue protección IP54 en el cuerpo y IP67 en la muñeca. Conviene comprobar la configuración de protección al situar el brazo junto al proceso, porque cuerpo y muñeca pueden tener clasificaciones diferentes.
