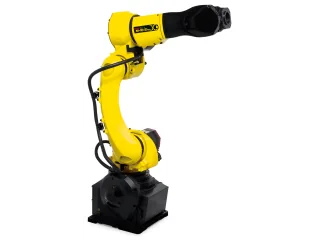

FANUC M-10iD/16S: carga y alcance para una célula industrial

El FANUC M-10iD/16S combina 16 kg de carga y 1103 mm de alcance para manipulación de piezas, según las especificaciones del fabricante. Estas dos cifras permiten comprobar si el conjunto de herramienta y pieza cabe en el brazo y si llega a los puntos de trabajo previstos. La trayectoria real depende también de cómo se coloca el robot junto a la máquina o el transportador.

Comparar la herramienta y los puntos de trabajo

Como referencia, el M-10iD/12 combina 12 kg y 1441 mm. Frente a sus cifras, el M-10iD/16S publica 16 kg y 1103 mm. La elección intercambia alcance por capacidad de carga: conviene situar los puntos de trabajo antes de escoger el brazo para la herramienta más pesada.

Movimiento y colocación del útil

Con 6 ejes, el M-10iD/16S puede combinar posición y orientación de la herramienta. Para entrar en una máquina conviene comprobar el recorrido completo, incluida la retirada de la pieza y el espacio alrededor de la muñeca.

La repetibilidad publicada es de ±0,02 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.

El M-10iD/16S documenta guiado interior de conexiones. Al preparar la herramienta conviene respetar el recorrido y los límites de giro previstos para los cables o las mangueras que se alojan en el brazo.

Preparar el soporte y el control

La masa del M-10iD/16S se publica como 140 kg y las posiciones previstas son suelo, techo, montaje inclinado. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.

La referencia indica el controlador R-30iB Plus Controller. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.

FANUC distingue protección IP54/IP65 en el cuerpo y IP67 en la muñeca. Conviene comprobar la configuración de protección al situar el brazo junto al proceso, porque cuerpo y muñeca pueden tener clasificaciones diferentes.
