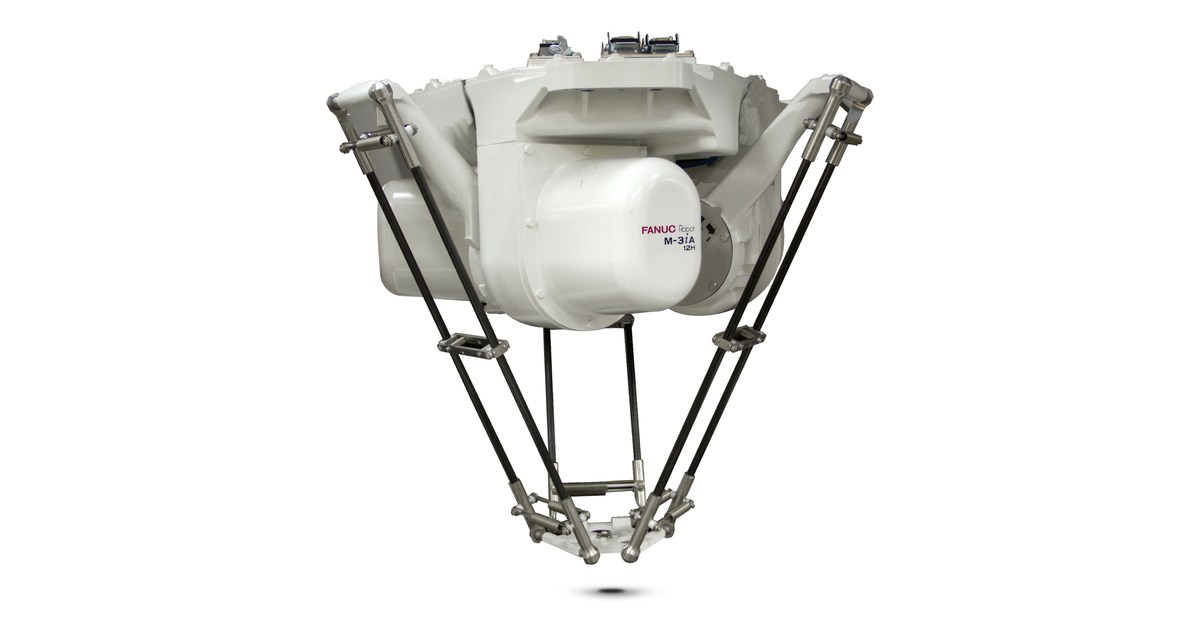

FANUC M-3iA/12H: carga y área de trabajo del robot delta

El FANUC M-3iA/12H utiliza una estructura delta para recoger y colocar piezas con 12 kg de carga. Las especificaciones del fabricante indican 1350 mm para la dimensión de trabajo publicada. Para elegirlo interesa delimitar dónde estará la pieza al recogerla y qué orientación necesita al dejarla, además de la masa que llevará la herramienta.

Comparar la herramienta y los puntos de trabajo

Como referencia, el DR-3iB/8L combina 8 kg y 1600 mm. Frente a sus cifras, el M-3iA/12H publica 12 kg y 1350 mm. La elección intercambia alcance por capacidad de carga: conviene situar los puntos de trabajo antes de escoger el brazo para la herramienta más pesada.

Movimiento y colocación del útil

La versión incorpora 3 ejes. Ese dato debe acompañar al área de trabajo al escoger el útil: los modelos delta de distintas articulaciones no ofrecen las mismas posibilidades de orientación de la pieza.

La repetibilidad publicada es de ±0,03 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.

El M-3iA/12H documenta guiado interior de conexiones. Al preparar la herramienta conviene respetar el recorrido y los límites de giro previstos para los cables o las mangueras que se alojan en el brazo.

Preparar el soporte y el control

La masa del M-3iA/12H se publica como 155 kg y las posiciones previstas son techo. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.

La referencia indica el controlador R-30iB Plus Controller. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.

La ficha lista protección IP67 en cuerpo y muñeca. La clasificación debe leerse con la versión suministrada y las condiciones de limpieza o exposición que admite su documentación.
