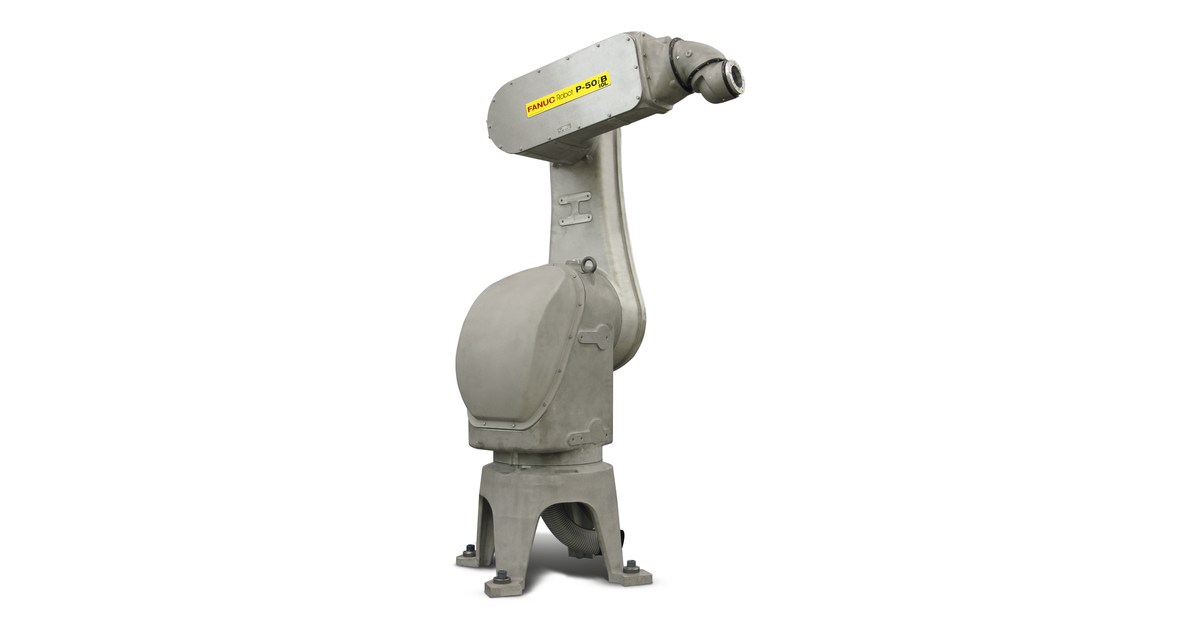

FANUC P-50iB/10L: alcance para seguir la superficie que se pinta
FANUC P-50iB/10L ofrece 10 kg y 1800 mm para aplicación de pintura. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
Para seguir la superficie de una pieza, el FANUC P-50iB/10L publica 1800 mm de alcance y 10 kg de carga en las especificaciones del fabricante. Es un robot de pintura: la elección del brazo debe contemplar la orientación del aplicador y los suministros que lleva hasta él, además de la distancia a la superficie.
Dimensionar la herramienta y su recorrido
Con 6 ejes, el P-50iB/10L puede combinar posición y orientación de la herramienta. La trayectoria debe mantener la orientación del aplicador respecto a la superficie y dejar espacio para los suministros.
La repetibilidad publicada es de ±0,2 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
El P-50iB/10L documenta guiado interior de conexiones. Al preparar la herramienta conviene respetar el recorrido y los límites de giro previstos para los cables o las mangueras que se alojan en el brazo.
Comparar la herramienta y los puntos de trabajo
Como referencia, el P-40iA combina 5 kg y 1300 mm. Frente a sus cifras, el P-50iB/10L publica 10 kg y 1800 mm. Son dimensiones de selección, no una clasificación de velocidad: el robot con cifras mayores puede seguir una trayectoria distinta y necesitar otra distribución de la célula.
Instalación del brazo
La masa del P-50iB/10L se publica como 331 kg y las posiciones previstas son suelo, techo, montaje inclinado. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.
La referencia indica el controlador R-30iB Plus Controller. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
