Huayan Elfin E03: módulos dobles para un brazo compacto

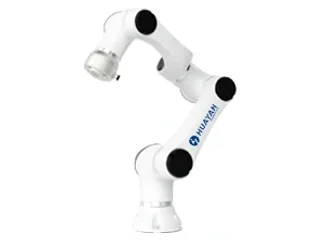

El Huayan Robotics Elfin E03 utiliza la arquitectura de módulos de doble articulación de la familia Elfin. El fabricante reúne dos articulaciones en un módulo para formar el brazo de seis ejes. En una estación pequeña interesa estudiar esa geometría con el útil instalado, porque el movimiento del cuerpo también ocupa espacio alrededor de la pieza.

La tabla actual de Elfin asigna al E03 4 kg de carga, 590 mm de alcance y 18 kg de masa. El nombre E03 no debe interpretarse como una especificación automática de tres kilos. La compra debe utilizar los datos de la configuración que el fabricante ofrece.

La referencia del útil cambia el acceso

Una boquilla corta para dispensar adhesivo puede acercarse a una superficie que una pinza ancha no puede alcanzar. El radio de 590 mm sirve para iniciar la distribución del puesto; el modelo de la herramienta y la orientación de cada punto determinan el acceso real.

La documentación de familia recoge programación gráfica y llamadas remotas, con TCP/IP y Modbus TCP. Profinet y EtherNet/IP aparecen como opcionales. Una instalación conectada a un PLC debe concretar esos módulos en la oferta antes de preparar el programa de coordinación.

El brazo estándar figura con IP54 y opción IP66. El controlador estándar aparece con IP20, una diferencia relevante si la herramienta genera polvo o salpicaduras. La electrónica necesita una ubicación acorde a su protección. Para una mesa compacta, reservar ese espacio y el recorrido de cables evita dimensionar la estación únicamente alrededor de la base del robot.
