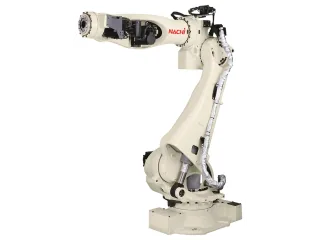

NACHI SRA210H: carga y alcance para la pinza de soldadura
NACHI SRA210H ofrece 210 kg y 2654 mm para soldadura por puntos. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
La pinza y sus conexiones condicionan la elección del NACHI SRA210H: su referencia de carga es 210 kg, con 2654 mm de alcance en las especificaciones del fabricante. Es un robot para soldadura por puntos, donde interesa comprobar la postura de la pinza en cada unión y el espacio que ocupa al abrirse.
Dimensionar la herramienta y su recorrido
Con 6 ejes, el SRA210H puede combinar posición y orientación de la herramienta. La trayectoria debe contemplar el tamaño de la pinza abierta y cerrada, su entrada en cada unión y su retirada.
La repetibilidad publicada es de ±0,15 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
El SRA210H documenta guiado interior de conexiones. Al preparar la herramienta conviene respetar el recorrido y los límites de giro previstos para los cables o las mangueras que se alojan en el brazo.
Elegir la longitud con la misma carga
El SRA210 publica la misma carga, 210 kg, y 2674 mm de alcance. El SRA210H aporta 20 mm menos. Si ambos llegan a los puntos de trabajo, la versión corta permite plantear la instalación sin elegir alcance adicional solo por el nombre de la gama.
Instalación del brazo
La masa del SRA210H se publica como 1100 kg y las posiciones previstas son suelo. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.
