Shibaura Machine TH650A: carga y alcance del brazo SCARA
Shibaura Machine TH650A combina 10 kg y 650 mm. Sus datos ayudan a elegir la herramienta y el recorrido en montaje y manipulación horizontal.
Shibaura Machine
TH650A

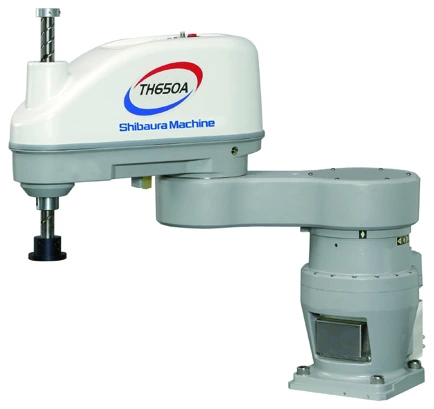

TH650A es un robot SCARA para montaje y manipulación horizontal de Shibaura Machine. Publica 10 kg de carga máxima y 650 mm de longitud del brazo. La carga nominal es de 2 kg.
Ficha actualizada el .
Web oficialPara qué sirve
Trasladar y colocar piezas entre puntos de recogida y entrega en operaciones de montaje y manipulación horizontal.
Qué tener en cuenta
- El ciclo es un ensayo de referencia del fabricante; no incluye necesariamente agarre, espera y liberación de la pieza en una instalación real.
- La repetibilidad se especifica con movimiento en una sola dirección y temperatura constante; no es precisión absoluta ni de trayectoria.
- El ciclo de referencia utiliza 2 kg y un recorrido de 300 mm horizontal y 25 mm vertical, de ida y vuelta, con posicionamiento aproximado. La repetibilidad XY se mide con el eje Z arriba.
Datos documentados
- Carga máxima
- 10 kg Fuente ↗
- Longitud del brazo
- 650 mm Fuente ↗
- Carga nominal
- 2 kg Fuente ↗
- Ejes
- 4 Fuente ↗
- Repetibilidad publicada en XY
- ±0,01 mm Fuente ↗
- Masa del robot
- 52 kg Fuente ↗
- Recorrido vertical
- 200 mm Fuente ↗
- Montaje previsto
- suelo Fuente ↗
- Controlador publicado
- TS3100 Fuente ↗
- Ciclo de referencia
- 0,31 s (con 2 kg; 300 mm horizontal y 25 mm vertical, ida y vuelta) Fuente ↗
