Shibaura Machine THL300: carga y alcance del brazo SCARA
Shibaura Machine THL300 ofrece 5 kg y 300 mm para montaje y manipulación horizontal. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
Shibaura Machine
THL300

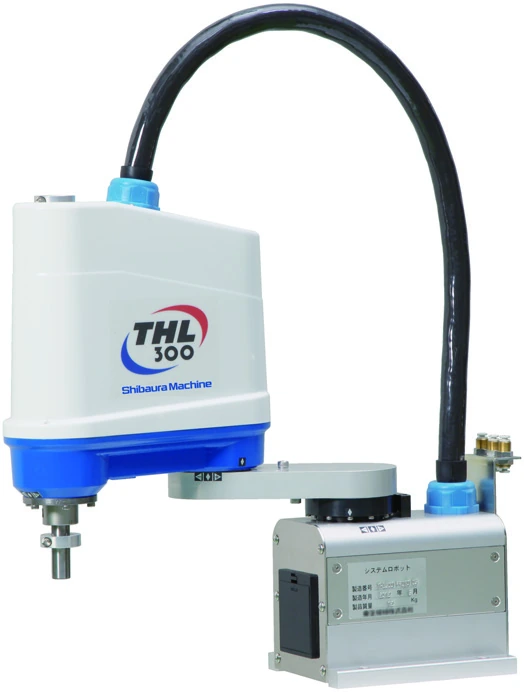

THL300 es un robot SCARA para montaje y manipulación horizontal de Shibaura Machine. Publica 5 kg de carga máxima y 300 mm de longitud de brazo. La carga nominal es de 2 kg.
Ficha actualizada el .
Web oficialPara qué sirve
Trasladar y colocar piezas entre puntos de recogida y entrega en operaciones de montaje y manipulación horizontal.
Qué tener en cuenta
- El ciclo es un ensayo de referencia del fabricante; no incluye necesariamente agarre, espera y liberación de la pieza en una instalación real.
- La repetibilidad se especifica con movimiento en una sola dirección y temperatura constante; no es precisión absoluta ni de trayectoria.
- El ciclo de referencia utiliza 2 kg y un recorrido de 300 mm horizontal y 25 mm vertical, de ida y vuelta, con posicionamiento aproximado. La repetibilidad XY se mide con el eje Z arriba.
Datos documentados
- Carga máxima
- 5 kg Fuente ↗
- Longitud de brazo
- 300 mm Fuente ↗
- Carga nominal
- 2 kg Fuente ↗
- Ejes
- 4 Fuente ↗
- Repetibilidad publicada en XY
- ±0,01 mm Fuente ↗
- Masa del robot
- 12 kg Fuente ↗
- Recorrido vertical
- 160 mm Fuente ↗
- Controlador publicado
- TSL3000 o TSL3000E Fuente ↗
- Ciclo de referencia
- 0,48 s (2 kg; 300 mm horizontal y 25 mm vertical, ida y vuelta) Fuente ↗
Quién está detrás
Shibaura Machine
Shibaura Machine fabrica robots SCARA y de seis ejes con controladores para montaje, manipulación y automatización industrial.
