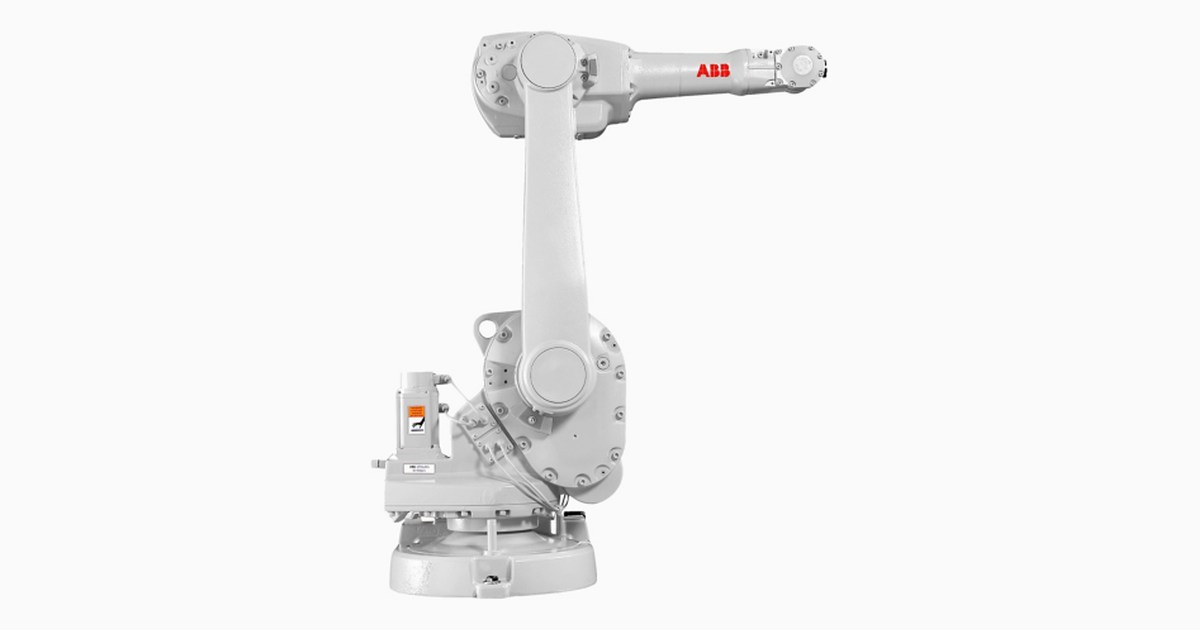

ABB IRB 1600-10/1.45: carga y alcance para una célula industrial
ABB IRB 1600-10/1.45 ofrece 10 kg y 1450 mm para manipulación de piezas. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
El ABB IRB 1600-10/1.45 combina 10 kg de carga y 1450 mm de alcance para manipulación de piezas, según las especificaciones del fabricante. Estas dos cifras permiten comprobar si el conjunto de herramienta y pieza cabe en el brazo y si llega a los puntos de trabajo previstos. La trayectoria real depende también de cómo se coloca el robot junto a la máquina o el transportador.
Elegir la longitud con la misma carga
El IRB 1600-10/1.2 publica la misma carga, 10 kg, y 1200 mm de alcance. El IRB 1600-10/1.45 aporta 250 mm más. Esa diferencia resulta útil si la herramienta debe llegar a un punto que queda fuera del brazo corto; el volumen de trabajo y las colisiones siguen limitando la trayectoria. En otra serie de ABB, el IRB 1300-10/1.15 publica 10 kg y 1150 mm.
Movimiento y colocación del útil
El IRB 1600 ofrece una protección Foundry Plus opcional para aplicaciones exigentes. ABB distingue esa configuración IP67 con pintura y protección anticorrosión de la protección estándar del manipulador; conviene seleccionar la versión antes de definir cómo se limpia el puesto.
Preparar el soporte y el control
Para el IRB 1600-10/1.45, el fabricante contempla las siguientes posiciones: plataforma elevada, pared, montaje inclinado, montaje invertido. Elegir la posición de la base cambia el acceso a los 1450 mm publicados y el espacio que queda para el equipo; la simulación debe partir del montaje realmente elegido.
La ficha lista protección IP54 (IP67 en partes sensibles). La clasificación debe leerse con la versión suministrada y las condiciones de limpieza o exposición que admite su documentación.
