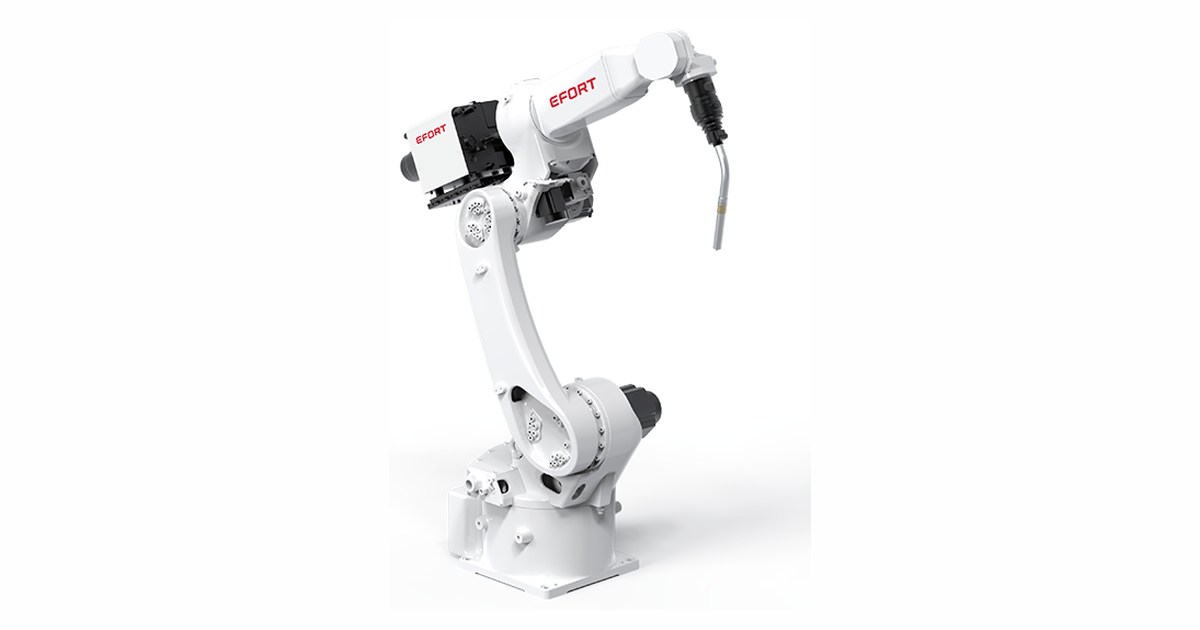

EFORT ARC12-1400: alcance y carga para orientar la antorcha

Para seguir un cordón de soldadura, el EFORT ARC12-1400 combina 12 kg de carga y 1479 mm de alcance, según las especificaciones del fabricante. La antorcha y sus conexiones deben caber en esa carga mientras el brazo mantiene el acceso a la unión; el tamaño de la pieza por sí solo no resuelve la elección del robot.

Dimensionar la herramienta y su recorrido

Con 6 ejes, el ARC12-1400 puede combinar posición y orientación de la herramienta. La trayectoria debe mantener la antorcha orientada hacia la unión y dejar espacio para sus conexiones durante todo el cordón.

Elegir la longitud con la misma carga

El ARC12-2000 publica la misma carga, 12 kg, y 2025 mm de alcance. El ARC12-1400 aporta 546 mm menos. Si ambos llegan a los puntos de trabajo, la versión corta permite plantear la instalación sin elegir alcance adicional solo por el nombre de la gama.

Instalación del brazo

Para el ARC12-1400, el fabricante contempla las siguientes posiciones: suelo, montaje invertido. Elegir la posición de la base cambia el acceso a los 1479 mm publicados y el espacio que queda para el equipo; la simulación debe partir del montaje realmente elegido.

La referencia indica el controlador S - Cabinet. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
