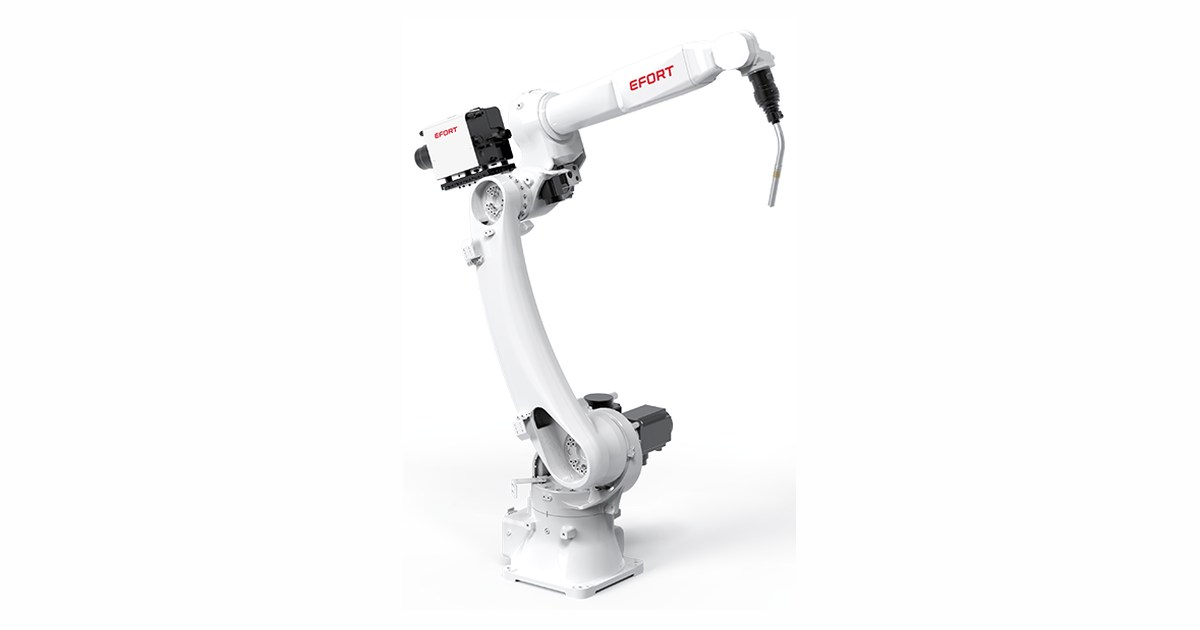

EFORT ARC12-2000: alcance y carga para orientar la antorcha

Para seguir un cordón de soldadura, el EFORT ARC12-2000 combina 12 kg de carga y 2025 mm de alcance, según las especificaciones del fabricante. La antorcha y sus conexiones deben caber en esa carga mientras el brazo mantiene el acceso a la unión; el tamaño de la pieza por sí solo no resuelve la elección del robot.

Dimensionar la herramienta y su recorrido

Con 6 ejes, el ARC12-2000 puede combinar posición y orientación de la herramienta. La trayectoria debe mantener la antorcha orientada hacia la unión y dejar espacio para sus conexiones durante todo el cordón.

Elegir la longitud con la misma carga

El ARC12-1400 publica la misma carga, 12 kg, y 1479 mm de alcance. El ARC12-2000 aporta 546 mm más. Esa diferencia resulta útil si la herramienta debe llegar a un punto que queda fuera del brazo corto; el volumen de trabajo y las colisiones siguen limitando la trayectoria.

Instalación del brazo

Para el ARC12-2000, el fabricante contempla las siguientes posiciones: suelo, montaje invertido. Elegir la posición de la base cambia el acceso a los 2025 mm publicados y el espacio que queda para el equipo; la simulación debe partir del montaje realmente elegido.

La referencia indica el controlador S - Cabinet. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
