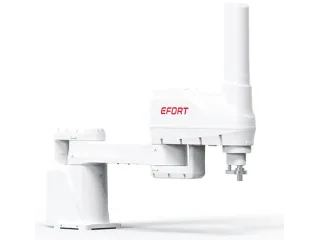

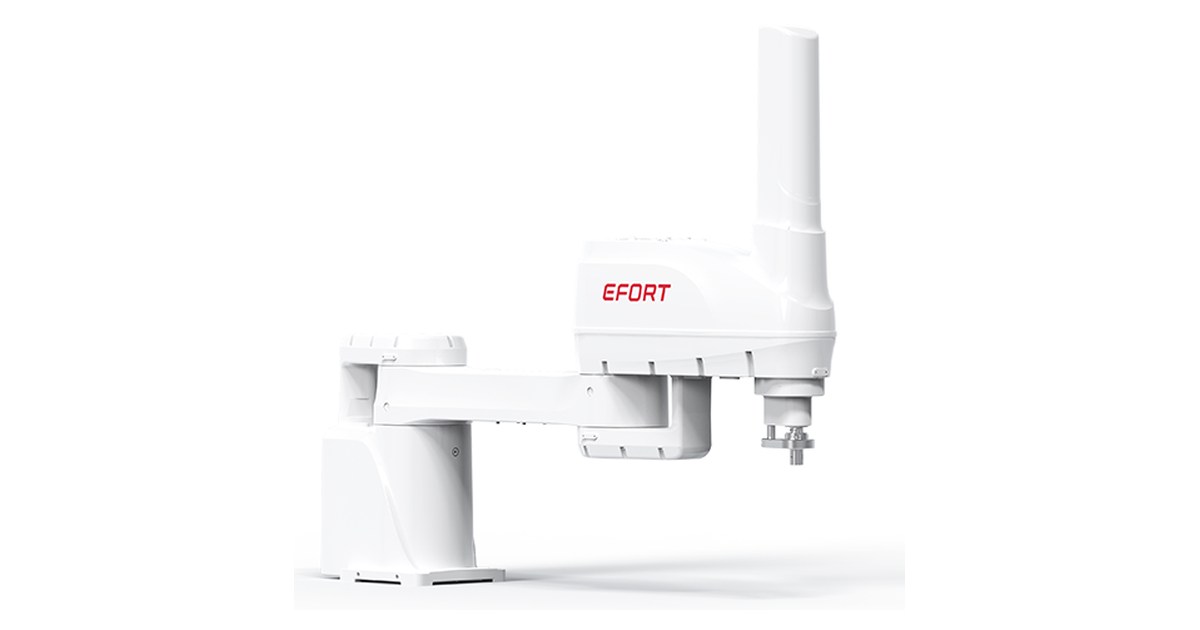

EFORT ESR30-1000Z42: carga y alcance del brazo SCARA
EFORT ESR30-1000Z42 ofrece 30 kg y 1000 mm para montaje y manipulación horizontal. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
El EFORT ESR30-1000Z42 coloca piezas entre puntos de trabajo con 1000 mm de alcance y 30 kg de carga máxima, según las especificaciones del fabricante. Su geometría SCARA lo orienta al montaje y la manipulación horizontal; la longitud elegida debe cubrir tanto el punto de recogida como el de entrega.
Movimiento y ciclo de referencia
Los 4 ejes del ESR30-1000Z42 combinan movimiento en el plano, desplazamiento vertical y giro del útil. Esta configuración sirve para operaciones entre puntos con la herramienta orientada sobre el plano de trabajo.
El catálogo distingue una carga nominal de 10 kg y una máxima de 30 kg. La nominal y la máxima describen condiciones diferentes; el ciclo de referencia debe leerse con la carga y la trayectoria empleadas en su ensayo.
La repetibilidad publicada es de ±0,025 mm en el plano XY. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
El ciclo de referencia figura como 0,38 s (ciclo de catálogo). Es un movimiento de ensayo del fabricante: el tiempo de la operación completa también incorpora agarre, espera y liberación de la pieza.
El recorrido vertical es de 420 mm. Debe cubrir la altura entre la recogida, el paso por encima de los obstáculos y el punto de colocación, sin confundirlo con los 1000 mm de alcance horizontal.
Elegir la carga con el mismo alcance
El ESR20-1000Z42 ofrece 20 kg con los mismos 1000 mm. La diferencia de carga es de 10 kg: el ESR30-1000Z42 admite más masa en la referencia publicada. Esto permite comparar el conjunto de herramienta y pieza sin atribuir a la versión más potente una zona de trabajo mayor.
Montaje y control
La masa del ESR30-1000Z42 se publica como 72 kg y las posiciones previstas son suelo. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.
La referencia indica el controlador S - Cabinet. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
