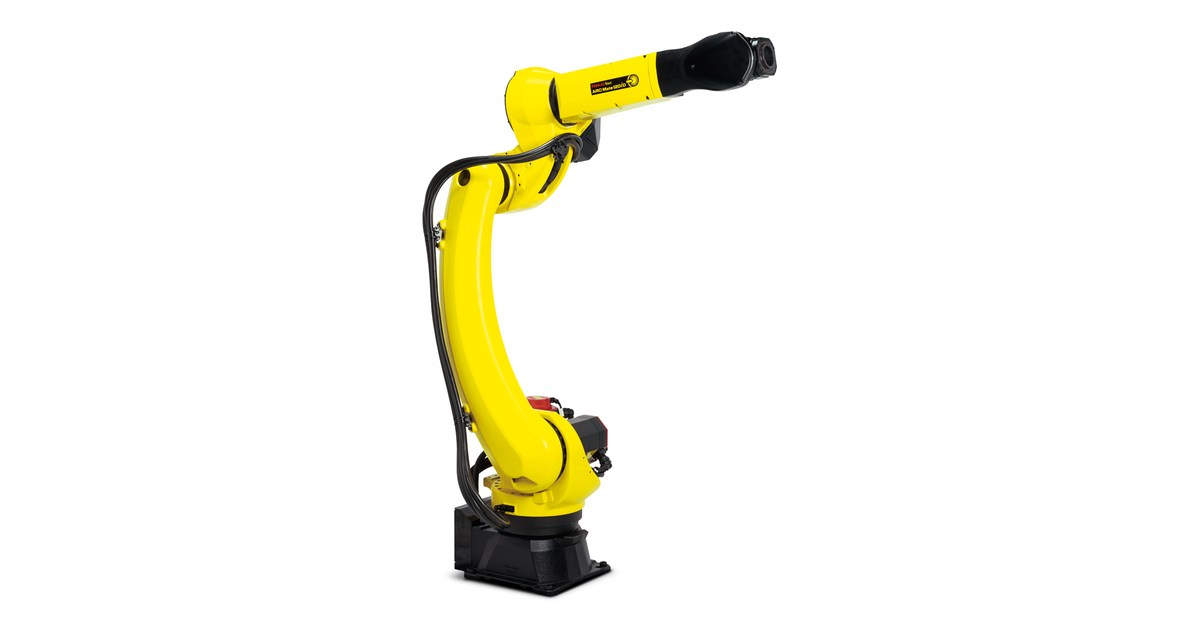

FANUC ARC Mate 120iD: alcance y carga para orientar la antorcha
FANUC ARC Mate 120iD ofrece 25 kg y 1831 mm para soldadura por arco. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
Para seguir un cordón de soldadura, el FANUC ARC Mate 120iD combina 25 kg de carga y 1831 mm de alcance, según las especificaciones del fabricante. La antorcha y sus conexiones deben caber en esa carga mientras el brazo mantiene el acceso a la unión; el tamaño de la pieza por sí solo no resuelve la elección del robot.
Dimensionar la herramienta y su recorrido
Con 6 ejes, el ARC Mate 120iD puede combinar posición y orientación de la herramienta. La trayectoria debe mantener la antorcha orientada hacia la unión y dejar espacio para sus conexiones durante todo el cordón.
La repetibilidad publicada es de ±0,02 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
Elegir la carga con el mismo alcance
El ARC Mate 120iD/35 ofrece 35 kg con los mismos 1831 mm. La diferencia de carga es de 10 kg: el ARC Mate 120iD admite menos masa en la referencia publicada. Esto permite comparar el conjunto de herramienta y pieza sin atribuir a la versión más potente una zona de trabajo mayor.
Instalación del brazo
La masa del ARC Mate 120iD se publica como 250 kg y las posiciones previstas son suelo, techo, montaje inclinado. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.
La referencia indica el controlador R-30iB Plus Controller. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
