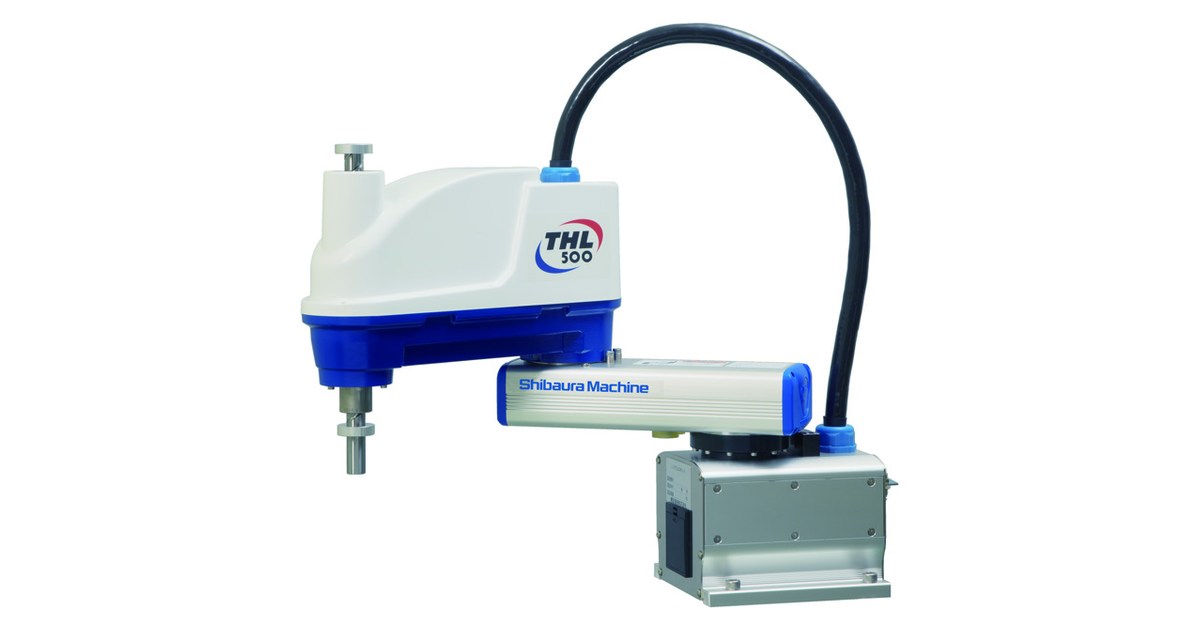

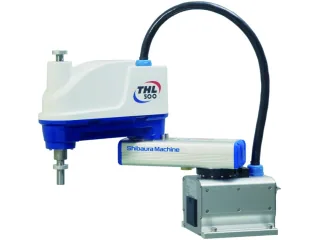

Shibaura Machine THL500: carga y alcance del brazo SCARA

El Shibaura Machine THL500 coloca piezas entre puntos de trabajo con 500 mm de longitud de brazo y 10 kg de carga máxima, según las especificaciones del fabricante. Su geometría SCARA lo orienta al montaje y la manipulación horizontal; la longitud elegida debe cubrir tanto el punto de recogida como el de entrega.

Movimiento y ciclo de referencia

Los 4 ejes del THL500 combinan movimiento en el plano, desplazamiento vertical y giro del útil. Esta configuración sirve para operaciones entre puntos con la herramienta orientada sobre el plano de trabajo.

El catálogo distingue una carga nominal de 2 kg y una máxima de 10 kg. La nominal y la máxima describen condiciones diferentes; el ciclo de referencia debe leerse con la carga y la trayectoria empleadas en su ensayo.

La repetibilidad publicada es de ±0,01 mm en el plano XY. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.

El ciclo de referencia figura como 0,45 s (2 kg; 300 mm horizontal y 25 mm vertical, ida y vuelta). Es un movimiento de ensayo del fabricante: el tiempo de la operación completa también incorpora agarre, espera y liberación de la pieza.

El recorrido vertical es de 150 mm. Debe cubrir la altura entre la recogida, el paso por encima de los obstáculos y el punto de colocación, sin confundirlo con los 500 mm de alcance horizontal.

Shibaura mide la repetibilidad en un movimiento de una sola dirección y con temperaturas constantes del entorno y del robot. La cifra XY se especifica con el eje Z arriba; no representa precisión absoluta ni una garantía sobre toda la trayectoria.

El ciclo de ensayo utiliza posicionamiento aproximado. La aceleración y la velocidad pueden limitarse según la carga, su desplazamiento respecto al eje y el patrón de movimiento; el fabricante también exige respetar la relación de carga efectiva para el trabajo continuo.

Elegir la longitud con la misma carga

El THL600 publica la misma carga, 10 kg, y 600 mm de longitud de brazo. El THL500 aporta 100 mm menos. Si ambos llegan a los puntos de trabajo, la versión corta permite plantear la instalación sin elegir alcance adicional solo por el nombre de la gama.

Montaje y control

La masa del THL500 se publica como 22 kg. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.

La referencia indica el controlador TSL3000, TSL3000E o TS5000-SS. Ese dato permite comprobar la integración con el puesto existente: programas, periféricos y señales deben prepararse para el sistema de control que acompaña a este brazo.
