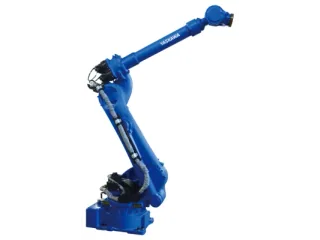

Yaskawa Motoman SP165-105: carga y alcance para la pinza de soldadura
Yaskawa Motoman SP165-105 ofrece 105 kg y 3058 mm para soldadura por puntos. Comparamos su configuración con modelos próximos y explicamos los datos que condicionan su uso.
La pinza y sus conexiones condicionan la elección del Yaskawa Motoman SP165-105: su referencia de carga es 105 kg, con 3058 mm de alcance en las especificaciones del fabricante. Es un robot para soldadura por puntos, donde interesa comprobar la postura de la pinza en cada unión y el espacio que ocupa al abrirse.
Dimensionar la herramienta y su recorrido
Con 6 ejes, el SP165-105 puede combinar posición y orientación de la herramienta. La trayectoria debe contemplar el tamaño de la pinza abierta y cerrada, su entrada en cada unión y su retirada.
La repetibilidad publicada es de 0,05 mm. Expresa la capacidad de regresar a una posición bajo las condiciones de la especificación; la tolerancia del proceso incluye además la fijación de la pieza y el montaje de la herramienta.
Comparar la herramienta y los puntos de trabajo
Como referencia, el SP150R combina 150 kg y 3140 mm. Frente a sus cifras, el SP165-105 publica 105 kg y 3058 mm. Son dimensiones de selección, no una clasificación de velocidad: el robot con cifras mayores puede seguir una trayectoria distinta y necesitar otra distribución de la célula.
Instalación del brazo
La masa del SP165-105 se publica como 1090 kg y las posiciones previstas son suelo. Ese peso pertenece al robot; al estudiar el soporte deben añadirse herramienta, pieza y esfuerzos transmitidos por el movimiento.
