Clawbot de VEX IQ: documentar el montaje y sus cambios
El Clawbot de VEX IQ se construye con el kit de segunda generación. Registrar piezas, configuración de dispositivos y ensayos ayuda a explicar por qué cambia su comportamiento.
Un robot construido con piezas puede cambiar entre sesiones, aunque conserve el mismo programa. El Clawbot de VEX IQ de segunda generación combina una base móvil con brazo y pinza, dentro de la plataforma educativa de construcción de VEX.
El Education Kit ofrece piezas, electrónica y recursos para montajes guiados. El interés de una actividad aparece también al registrar qué se ha construido y qué se modifica después de cada ensayo.
Un montaje tiene una versión concreta
La página de VEX presenta el kit educativo con más de 750 piezas y cuatro motores. Su sistema utiliza piezas plásticas que se ensamblan para formar estructuras y mecanismos.
El Clawbot permite observar locomoción y manipulación dentro del mismo montaje. Cambiar una unión, la disposición de una pieza o la conexión de un motor puede modificar la respuesta.
Una ficha de trabajo puede conservar una fotografía, un esquema y la lista de cambios respecto a las instrucciones. Ese registro permite reconstruir la versión utilizada en una prueba.
El Ring:bit Car V2 ofrece otro ejercicio de montaje y programación. Clawbot añade un mecanismo de brazo y pinza que permite estudiar una tarea de recogida.
El proyecto debe corresponder al robot
VEX documenta cómo adaptar actividades de la primera generación a la segunda. Para Clawbot indica una plantilla de transmisión de dos motores y la selección de la segunda generación del Brain en los dispositivos.
La configuración del proyecto merece revisión cuando se cambia el montaje. El nombre y el puerto de cada dispositivo deben corresponder a lo que está conectado.
Un ensayo puede accionar una sola función y observar qué motor responde. Después se prueban las otras, manteniendo una forma clara de identificar movimiento de base, brazo y pinza.
Si el programa proviene de otra generación o de otro montaje, interesa revisar su plantilla antes de ejecutarlo. El nombre Clawbot puede aparecer en recursos que describen una configuración anterior.
El cuaderno explica decisiones y resultados
La REC Foundation propone registrar el proceso de diseño: problema, ideas, pruebas y cambios. Su guía distingue documentar decisiones de limitarse a anotar que el equipo se reunió.
Una actividad con Clawbot puede definir una tarea de recoger una pieza y dejarla en otra posición. El equipo dibuja su solución y decide qué resultado va a observar.
Después del ensayo se registra dónde apareció una diferencia y qué cambio se propone. Una modificación pequeña permite comprobar si la explicación coincide con el resultado siguiente.
También resulta útil conservar una solución descartada y el motivo. Ese registro evita repetir una prueba sin saber qué se aprendió durante la primera ejecución.
Kit, software y recursos
VEX muestra 499,99 dólares estadounidenses para IQ Education Kit de segunda generación, con piezas para construir robots como Clawbot. El Competition Kit incluye otra cantidad de piezas y motores y tiene otro precio.
VEXcode IQ ofrece bloques, Python y C++. La elección puede depender de la actividad, manteniendo identificada la configuración de dispositivos del proyecto.
El VEX 123 permite empezar con un cuerpo ya montado y tarjetas. Clawbot añade la construcción del mecanismo como parte del aprendizaje.
El montaje de VEX IQ permite relacionar una decisión física con una respuesta programada. Un registro claro de piezas, puertos y ensayos ayuda a explicar qué robot ejecutó cada versión del programa y por qué se modificó después.

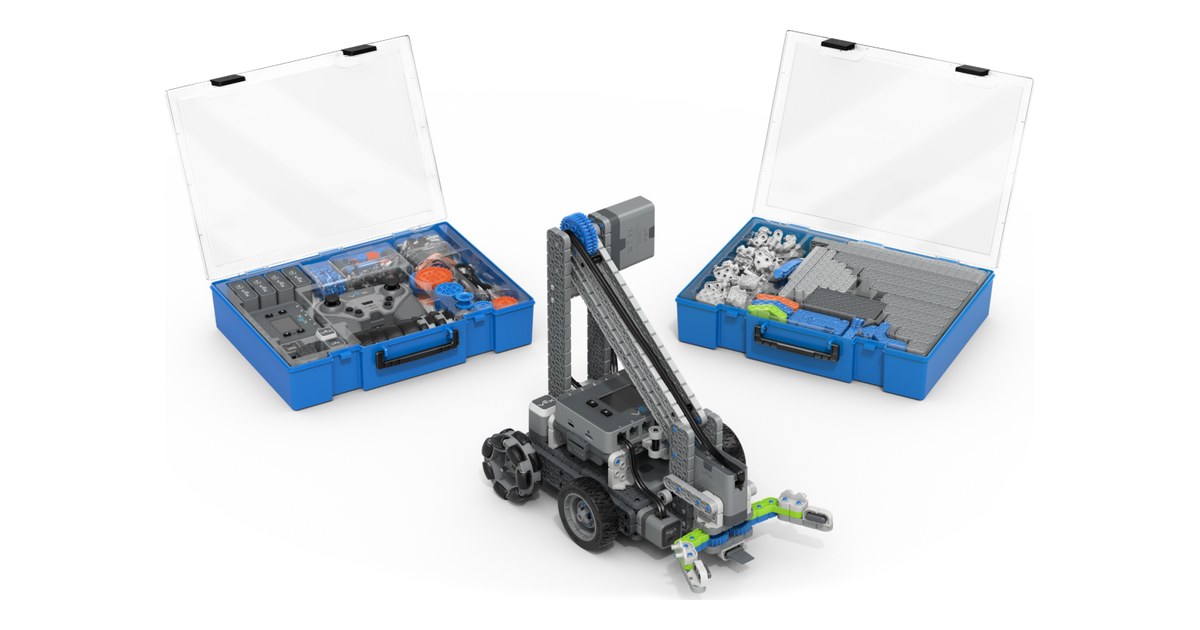

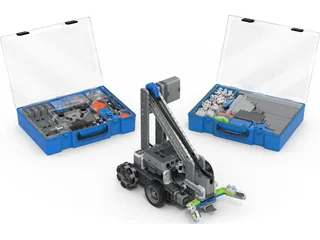

Imagen: VEX Robotics, Clawbot y VEX IQ Education Kit de segunda generación.
